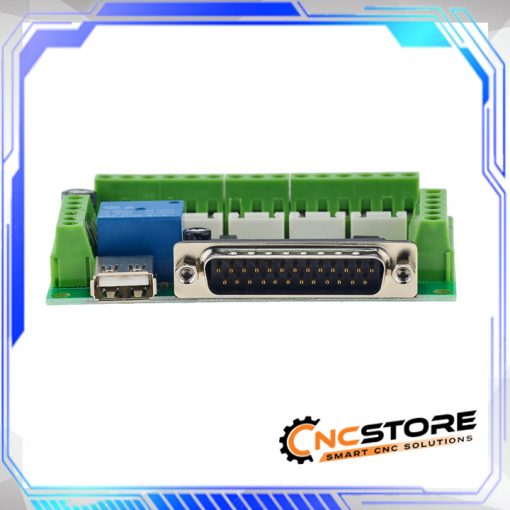

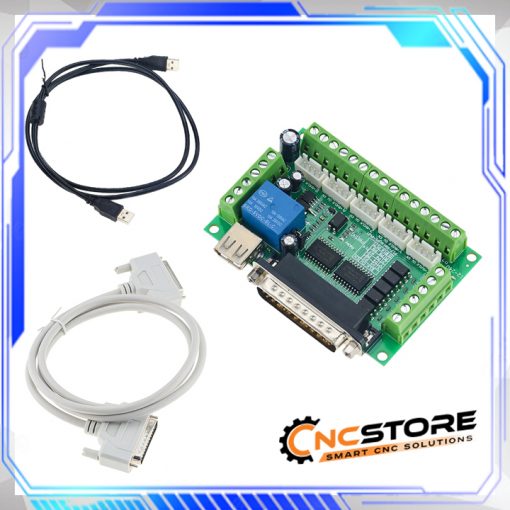

Mach3 cnc LPT 4 trục
Mạch đệm (BOB mach3) giao tiếp Lpt, tối ưu hóa cho Mach3 cnc. Dùng cách ly quang cao tốc cho toàn bộ các ngõ điều khiển chống nhiễu tối đa, ngõ ra PWM và Analog 0-10V điều tốc spindle.
Số trục điều khiển : max 5 axis
Số ngõ vào : 12
Số ngõ ra : 5
490.000₫
0889.503.503 (Zalo)
Giới thiệu cnc mach3 LPT
Cnc mach3 LPT dùng phần mềm Mach3 giao tiếp cổng LPT để điều khiển máy khắc CNC, máy tiện CNC, máy cắt plasma CNC, máy khắc laser, máy phay CNC, trung tâm gia công và các máy công cụ khác. Với máy tính làm nền tảng và phần mềm MACH3, nó là hệ thống CNC tiết kiệm chi phí nhất – phù hợp với các bạn mới nghiên cứu về CNC.
Tính năng:
- Một chip tốc độ cao đặc biệt được sử dụng để xử lý tín hiệu đầu vào và đầu ra (I / O) vì vậy máy hoạt động rất ổn định, có thể chỉnh sửa và mở rộng các tín hiệu, loại bỏ triệt để các tín hiệu nhiễu.
- Cổng LPT của máy tính cung cấp nguồn riêng, tách biệt với nguồn điện của các bộ phận khác. Do đó máy tính và máy CNC tách biệt nhau, điều này làm cho dữ liệu an toàn hơn, máy tính và máy CNC chạy ổn định hơn.
- Mạch có 5 ngõ vào được tách biệt bằng cách ly quang. Trong số cách ly quang thì chân số P11 và P12 là cách ly quang tốc độ cao được sử dụng để kết nối encoder phản hồi tín hiệu của trục chính hoặc tín hiệu từ tay quay của bộ phát xung cầm tay. Nguồn ra có 2 mức là 12V-OUT và 5V-OUT có thể được sử dụng để làm nguồn nuôi cảm biến và công tắc. 5 ngõ vào được thiết lập để làm giới hạn hành trình, set dao, chạy chương trình, dừng chương trình, khởi động trục chính, đầu vào tay cầm (MPG) và rất nhiều chức năng khác.
- Có 12 tín hiệu đầu ra, hỗ trợ tới 6 trục đồng thời. Một số cổng đầu ra có thể thay đổi chức năng bằng cách lập trình lại.
- Có 3 replay, P2, P3 và P4, có thể hỗ trợ lập trình phần mềm điều khiển MACH3. Relay tắt hoặc bật có thể được điều khiển thông qua sự kiểm soát của phần mềm MACH3. Mỗi relay đều có đèn led nên trực quan và thuận tiện hơn. 3 rơ le có thể được sử dụng để kiểm soát việc mở và đóng bơm làm mát, chất làm mát sương, chất làm mát trạng thái lỏng…. Chúng cũng có thể được sử dụng để điều khiển công tắc nguồn của thiết bị van điện từ. Ví dụ: Cổng P2 dành cho trục chính, cổng P3 dành cho chất lỏng làm mát, có thể tái lập trình chức năng cổng P4.
- Cách ly quang học tốc độ cao được sử dụng để điều khiển tốc độ quay của trục chính. Cổng đầu ra là cổng song song P1, có thể xuất tín hiệu PWM trong phạm vi 2.5KHZ. Trên bảng giao diện, có một mạch D/A, với PWM đến 0-10V. Mạch có thể xuất ra mức 0-10V để điều khiển biến tần do đó nó có thể kiểm soát tốc độ quay của trục chính. Đầu ra PWM và đầu ra 0-10V chỉ có thể chọn một trong hai đầu ra, chúng không thể được sử dụng cùng một lúc.
- Bảng giao diện có thể được kết nối với bộ điều khiển stepper motor hoặc động cơ servo (bộ điều khiển servo phải hỗ trợ tín hiệu số). Đầu ra là mức 5V.
- Nguồn cung cấp điện áp đầu vào rộng: 15-32VDC. Chức năng bảo vệ dòng ngược. 2 nhóm điện áp đầu ra: 5V và 12V điện áp, công suất đầu ra 100MA.
- Thông số kỹ thuật: Model: MACH3V2.1-L USB: Loại B Kích thước: 11 * 7,5 * 2,4cm
Giới thiệu về Charge Pump trong MACH3 CNC LPT
Với thiết kế cao cấp, phiên bản V2.11 đã tích hợp chức năng Charge pump vào mạch. Vậy Charge pump là gì ?
Chức năng Charge pump đưa mach3 lên một tầm chuyên nghiệp hơn (bởi có quan điểm là người dùng cnc mach3 đa phần là DIYer – ” hạng cân nhẹ ” trong lĩnh vực CNC). Chức năng này có các thông số cài đặt khác nhau cho mỗi bo mạch chủ của máy tính và phải được cài đặt cẩn thận. Với hệ thống cnc mach3 không có charge pump, các trục XYZ, trục chính, bơm nước…có thể tự khởi động nếu bạn bật máy tính, bật nguồn tủ điện điều khiển trước khi khởi động mach3 do đó bạn phải bật máy tính, khởi động mach3 để kiểm soát hệ thống trước và sau đó bật nguồn máy CNC. Với hệ thống có Charge pump nó sẽ kiểm soát hệ thống CNC đến khi mach3 được khởi động nên hoàn toàn loại bỏ sự nhiễu loạn trên.
Một sơ đồ nguyên lý của Charge Pump
Kết luận : Charge pump là chức năng đáng đồng tiền bát gạo với các DIYer sử dụng Mach3 cnc tuy nhiên nó cũng cần kinh nghiệm mới có thể cài đặt được !

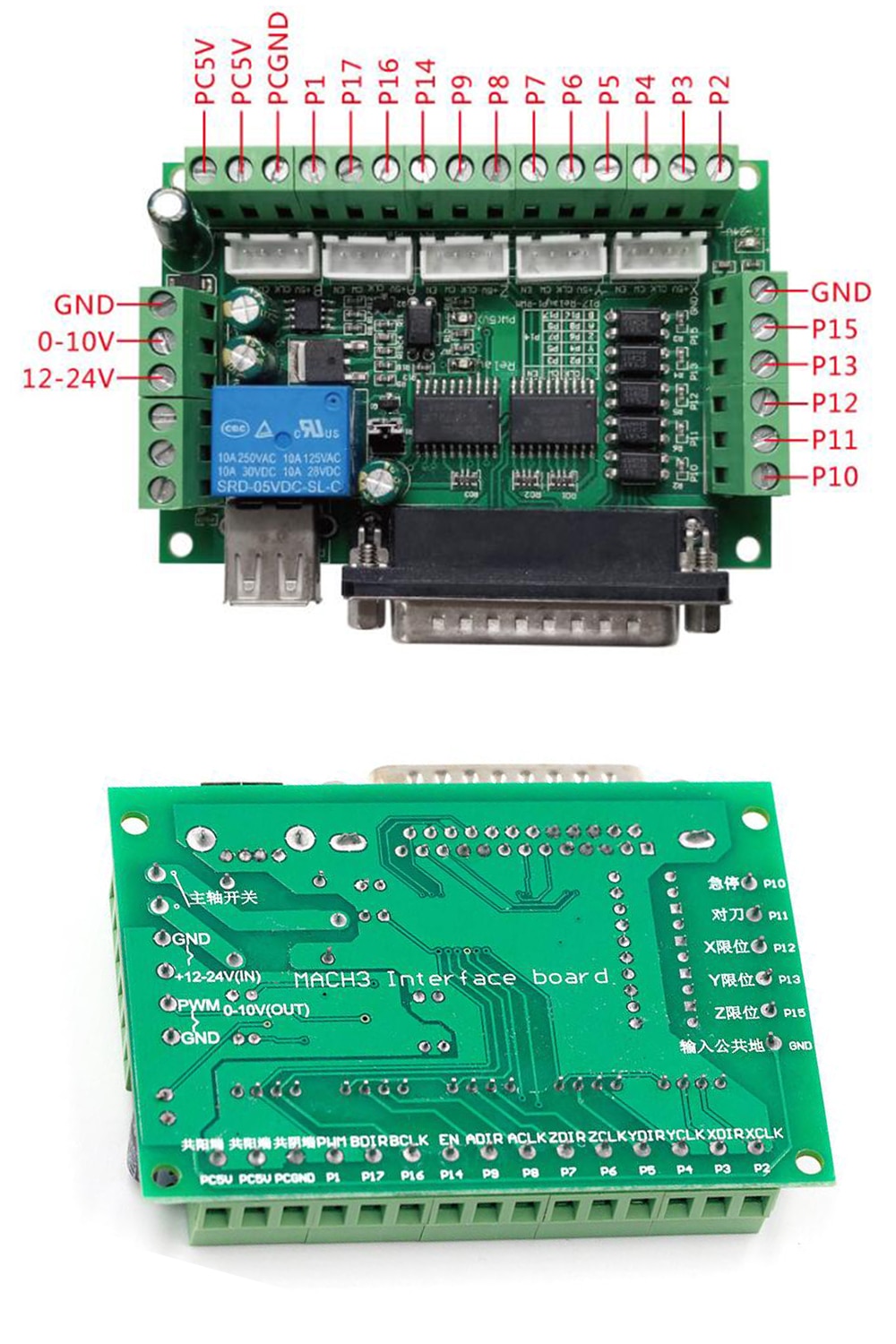

5 input ports
| PORT | Mô tả |
| P10 | Emergency stop |
| P11 | dự phòng |
| P12 | dự phòng |
| P13 | 3 axis limit |
| P15 | dự phòng |
11 output ports
| PORT | Mô tả |
| P4 | X pulse |
| P5 | X direction |
| P6 | Y pulse |
| P7 | Y direction |
| P8 | Z pulse |
| P9 | Z direction |
| P16 | 4 pulse |
| P17 | 4 directions |
| P2 | Relay port |
| P3 | Relay port |
| P14 | Charge pump function |
Hướng dẫn thiết lập cho mạch mach3 cnc LPT– Lựa chọn cổng song song LPT0x378 làm thiết lập cổng kết nối cho Port #1.
– Kernel Speed: thiết lập cho tần số xung đầu ra, tùy chọn theo cấu hình phần cứng máy tính, khi cấu hình của máy tính là tốt (ví dụ chip nhiều lõi, 2-3ghz hoặc hơn), có thể chọn 45000Hz để đạt được tốc độ nhanh hơn, các tùy chọn khác được đề nghị thiết lập mặc định.
Thiết lập đầu ra động cơ: các cổng P4, P5, P6, P7, P8, P9, P16, P17 cho 4 trục
Thiết lập các tín hiệu đầu vào (INPUT): có thể thiết lập tín hiệu các cổng P10, P1 1, P12, P13, P15 tùy chỉnh, dưới đây và 1 ví dụ thiết lập cổng P10, P13, P15 cho tín hiệu giới hạn 3 trục, P12 cho tín hiệu khẩn cấp E-Stop
Thiết lập tín hiệu đầu ra (Output): có thể dùng để thiết lập tín hiệu đóng mở nguồn, spindle, coolant thông qua 3 relay
Thiết lập PWM cho spindle: cần lưu ý: cơ sở “điều chế độ rộng xung” dựa trên cấu hình mỗi máy tính, hệ thống tự động thiết lập thông số. Con số này được thiết lập với relay kiểm soát Spindle.
Có thể thiết lập kiểm soát tốc độ Spindle qua 3 cách (chỉ có thể chọn 1 trong 3 cách)
– Kiểm soát qua relay
– Kiểm soát thông qua ngõ PWM
– Kiểm soát thông qua ngõ output 0-10v

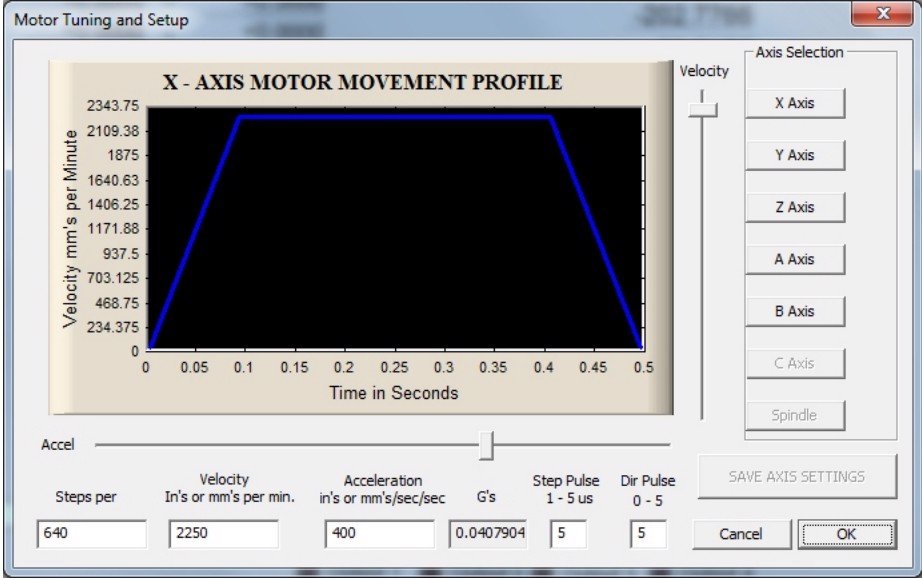

Hiệu chỉnh động cơ:
