Giới thiệu:
- Bộ điều khiển CNC S100-V3 3 trục là hệ thống điều khiển được thiết kế dựa trên nền tảng nhung, có thể chạy độc lập mà không cần Máy tính. Sử dụng hệ điều hành nhúng, virus máy tính không thể xâm nhập được. Để đáp ứng được tốc độ gia công cao, bề mặt sản phẩm sắc nét, S100-V3 có các thuật toán nội suy kiểm soát chuyển động của các trục.
- S100-V3 có giao diện sử dụng rất đơn giản, có thể dễ dàng tiếp cận với bất kỳ khách hàng nào.
- S100-V3 rất dễ cài đặt, thêm nữa với kích thước nhỏ gọn thì S100-V3 chiếm rất ít không gian lắp đặt. Màn hình điều khiển cầm tay, thuận tiện trong quá trình thao tác vận hành máy.
- Hệ thống được sử dụng rộng rãi trong các máy khắc gỗ vi tính, máy cắt ván công nghiệp, máy phay CNC điêu khắc ngọc, ….
Môi Trường lắp đặt:
- Tránh ánh nắng mặt trời chiếu trực tiếp;
- Vị trí lắp đặt board điều khiển phải đủ rộng để có thể bảo trì và giúp hệ thống tản nhiệt tốt
- Nhiệt độ: 5 ℃ đến 40 ℃;
- Độ ẩm: 30% ~ 95% RH;
Ghi chú:
- Không sử dụng sản phẩm này trong môi trường nhiễu từ trương mạnh
- Không nên rút cáp của bộ tay cầm ra khỏi board khi đang có điện;
- Chú ý chống thấm nước, chống bụi và chống cháy;
- Không được bỏ các vật liệu dẫn điện (như kim loại) bên trong vỏ, cũng như không nên tự ý tháo lắp thiết bị
- Nên cắm USB vào dây kéo dài, ko nên cắm trực tiếp vào board
Khi không sử dụng bộ điều khiển trong thời gian dài, hãy ngắt điện và bảo quản đúng cách. - Không dùng các vật sắc nhọn tác động vào bộ điều khiển, tránh xước xát, hư hỏng thiết bị, đặc biệt là màn hình điều khiển
- Ngắt điện khi đại tu, sửa chữa máy;
- Nhân viên vận hành phải được đào tạo tốt
Chức năng hệ thống
- Hệ thống tương thích với tiêu chuẩn G mã, PLT và
- Hỗ trợ chính thống phần mềm CAD/CAM, như ArtCam, Mastercam,
- Proe, v. v., và dữ liệu được tạo ra bởi cả loạt từ ENG5.18 để ENG5.50;
- Hệ thống có thể điều khiển tối đa lên đến bốn trục, và hỗ trợ 2 đến 3 trục tuyến tính, hai trục tròn nội suy;
- Có thể lưu và chạy lại file khi xảy ra sự cố mất điện đột ngột
- Hỗ trợ các cảm biến về Home 3 trục
- Cảnh báo các lỗi hệ thống bằng các tín hiệu Input
- Tự động trở về gốc và điểm tham chiếu
- Hỗ trợ các tập tin có dung lượng < 5Mb
- Dung lượng lưu trữ có thể mở rộng lên đến 32GB
- Tần số xung đầu ra lớn lên tới 500Khz
- Chế độ tăng tốc giảm tốc đối với: đường thẳng, đường cong, cung tròn
- Hỗ trợ hệ tọa độ tuyệt đối

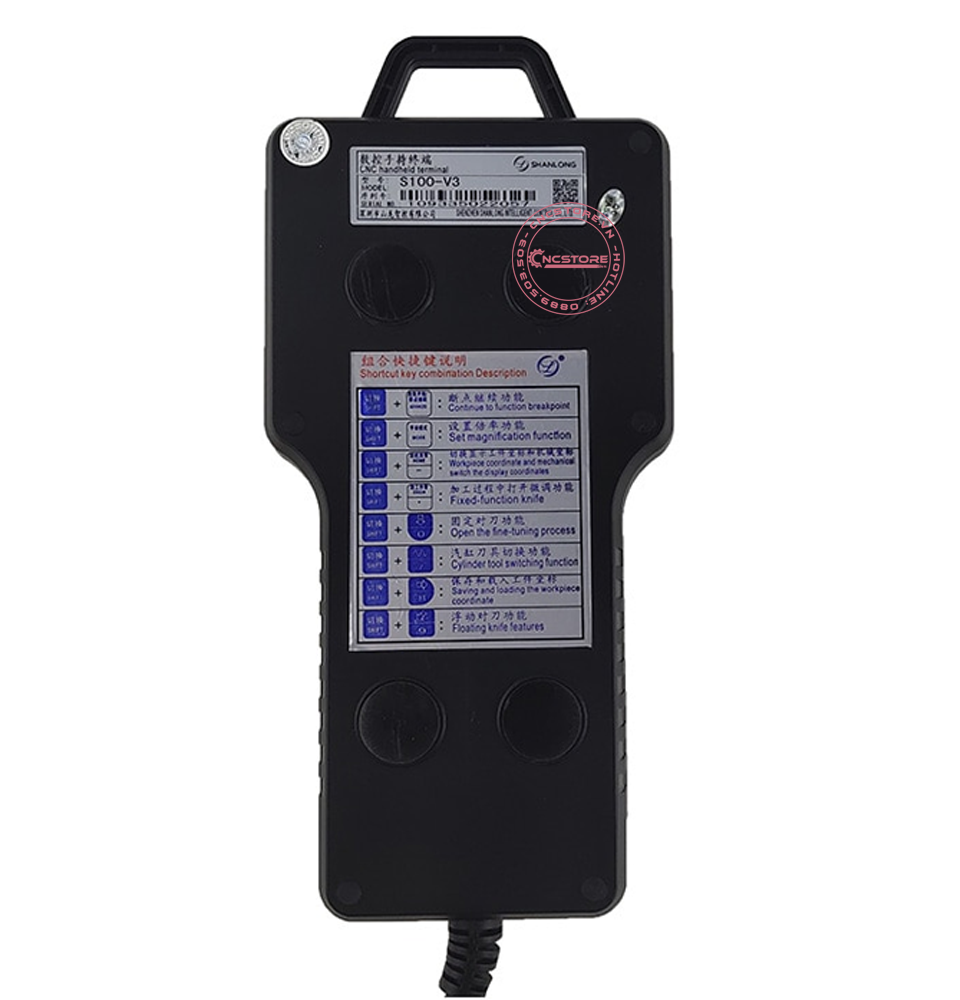

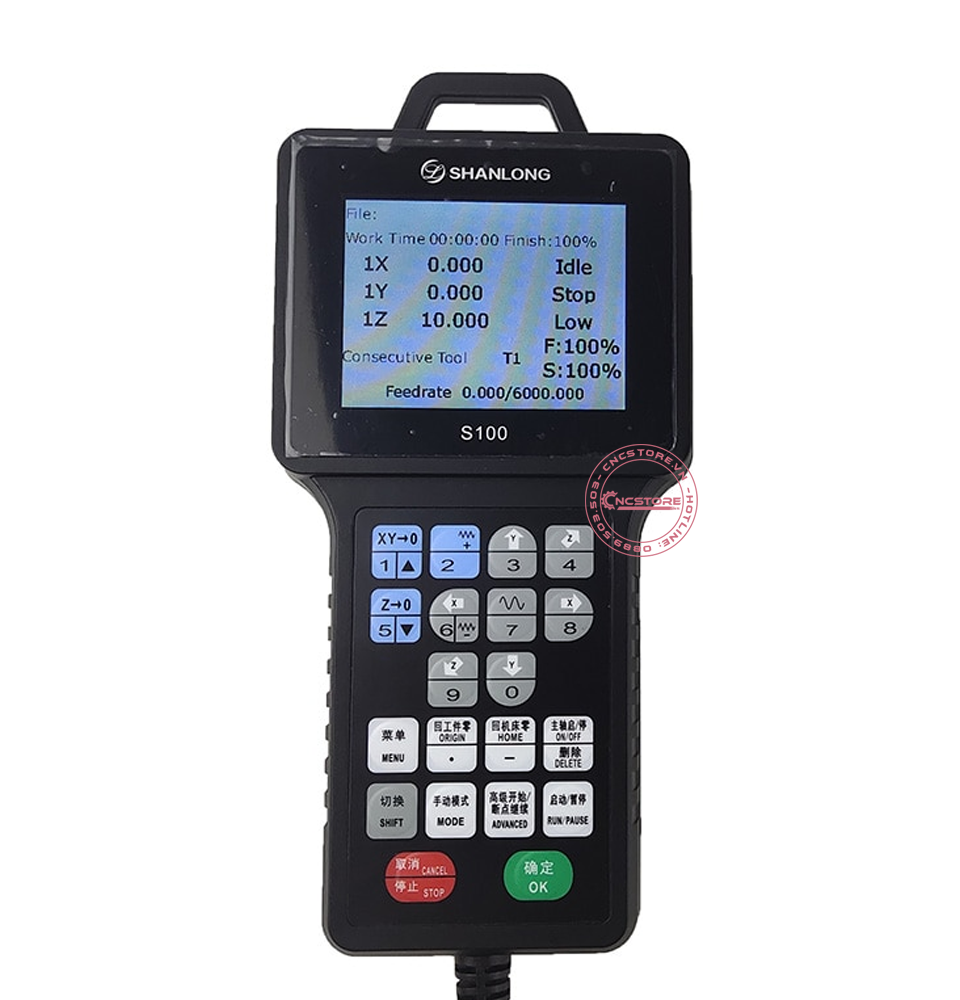

Tay cầm bộ điều khiển Shanlong S100

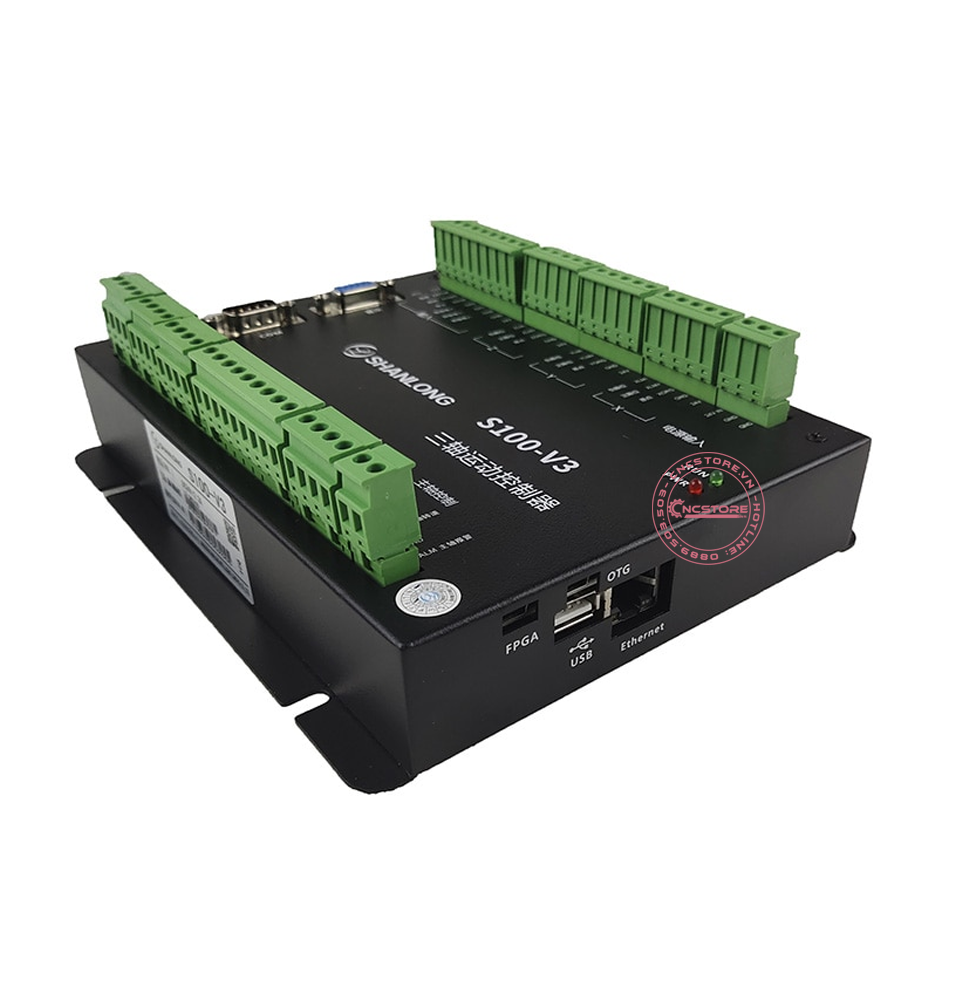

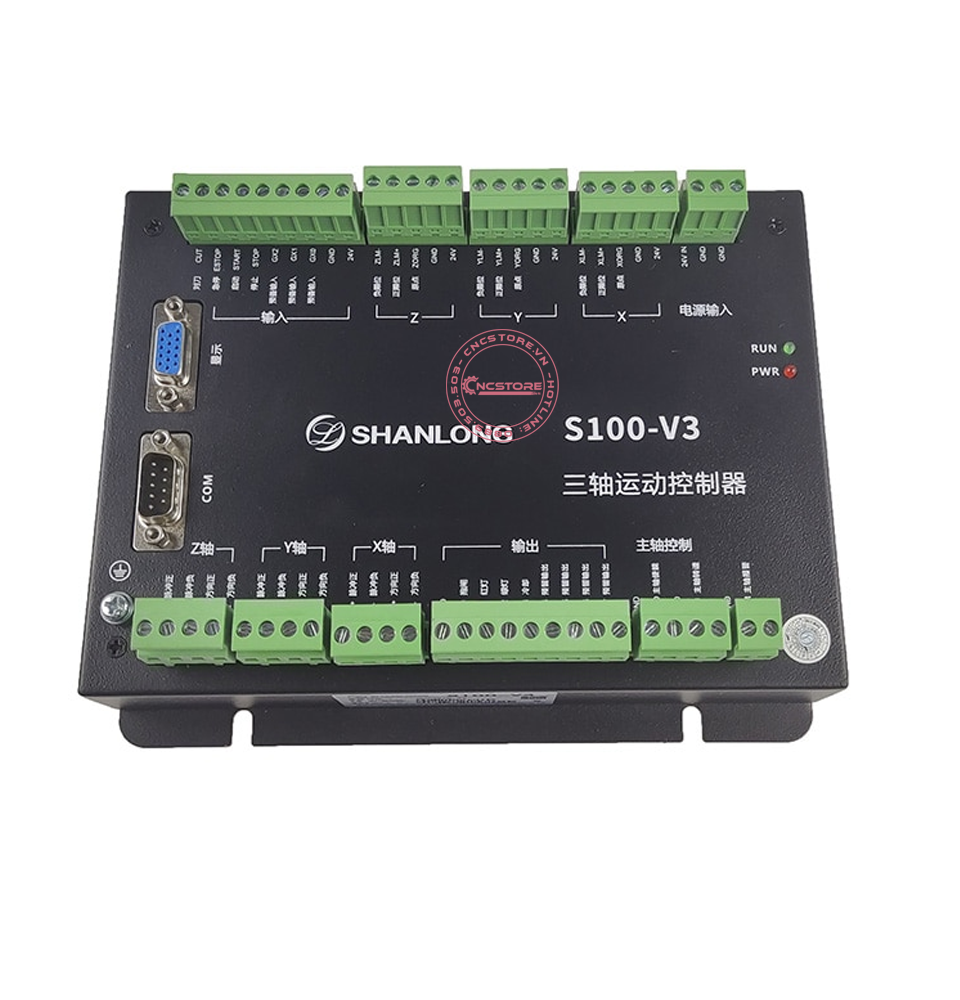

Board điều khiển bộ Shanlong S100

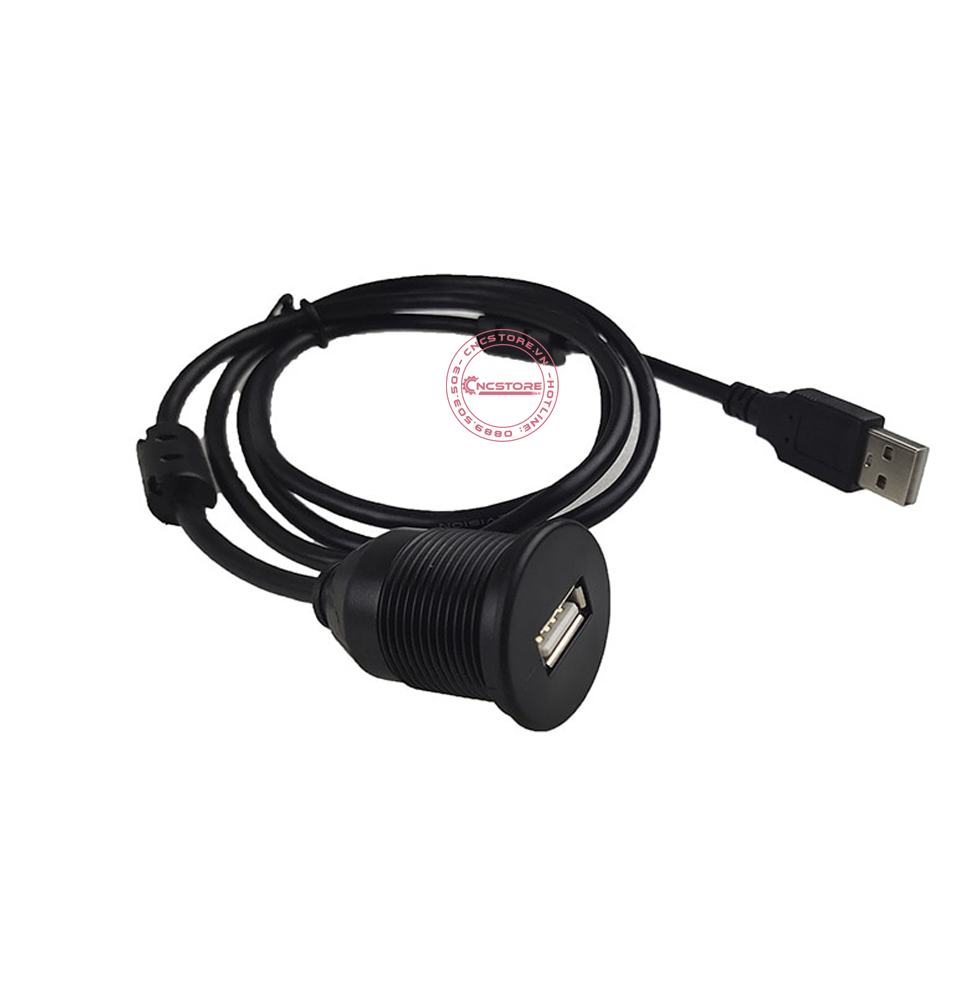

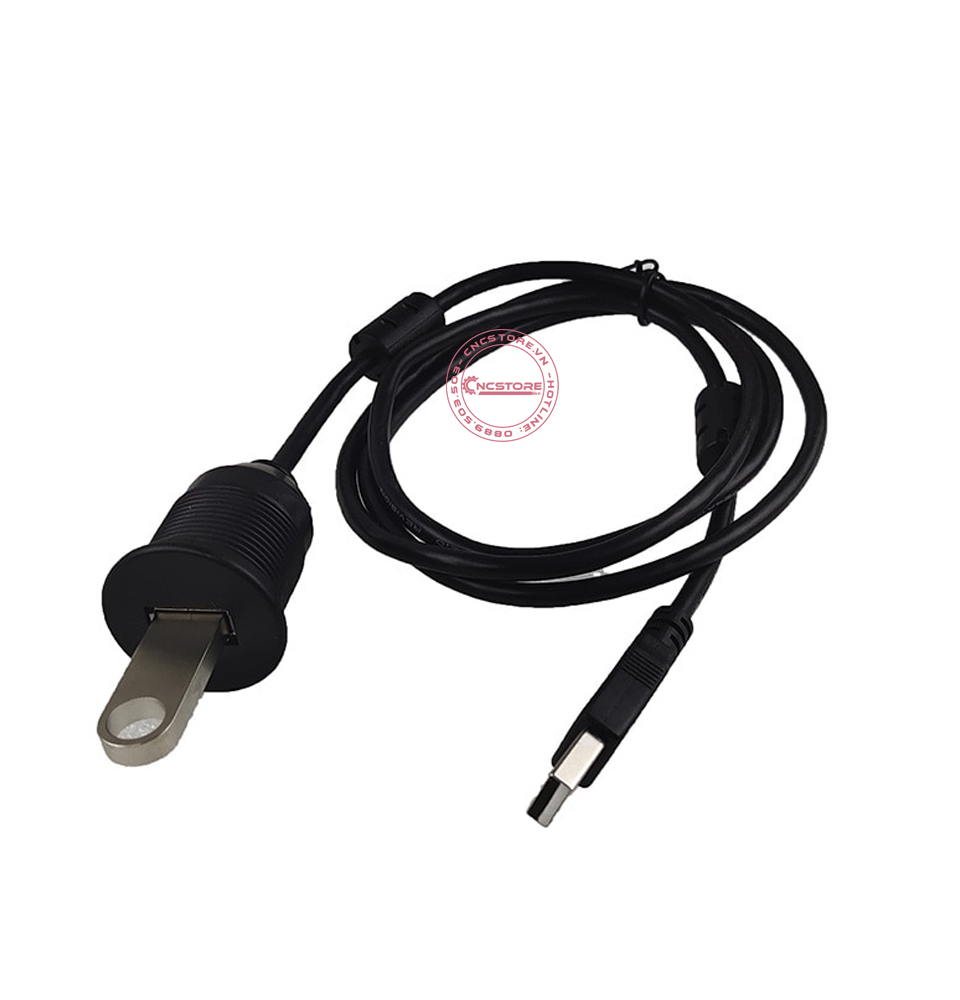

USB nối dài

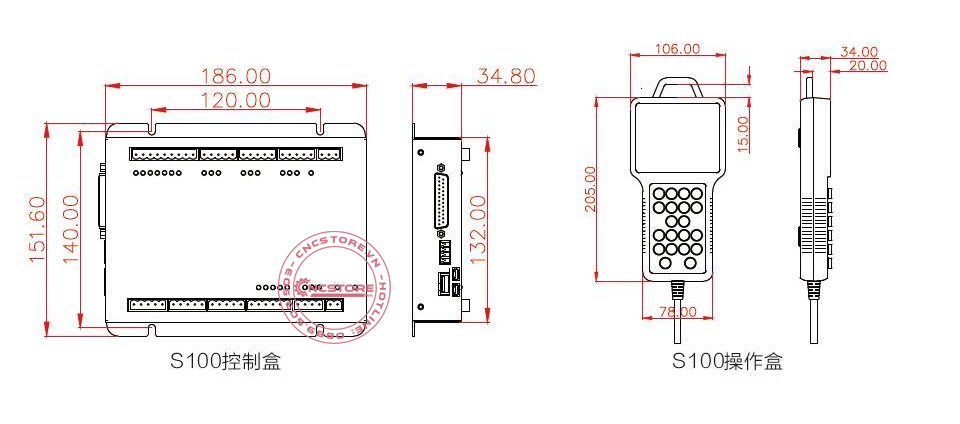

Kích thước

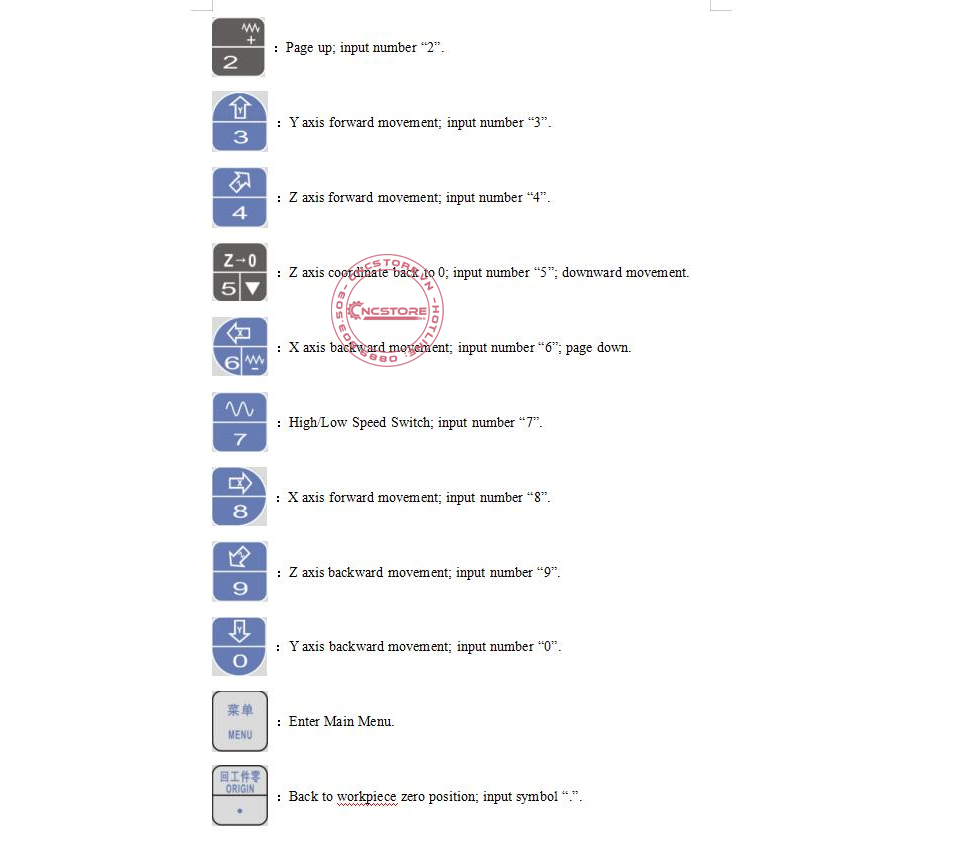

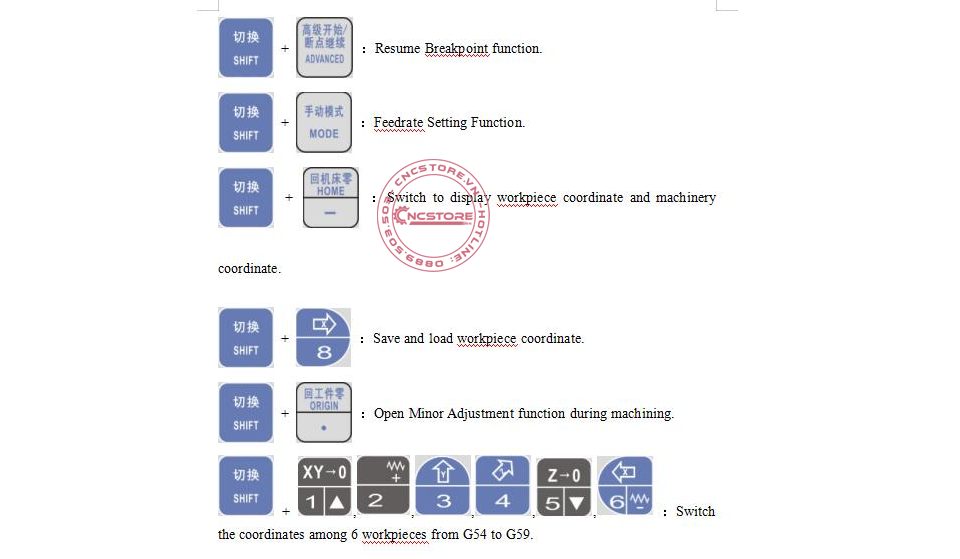

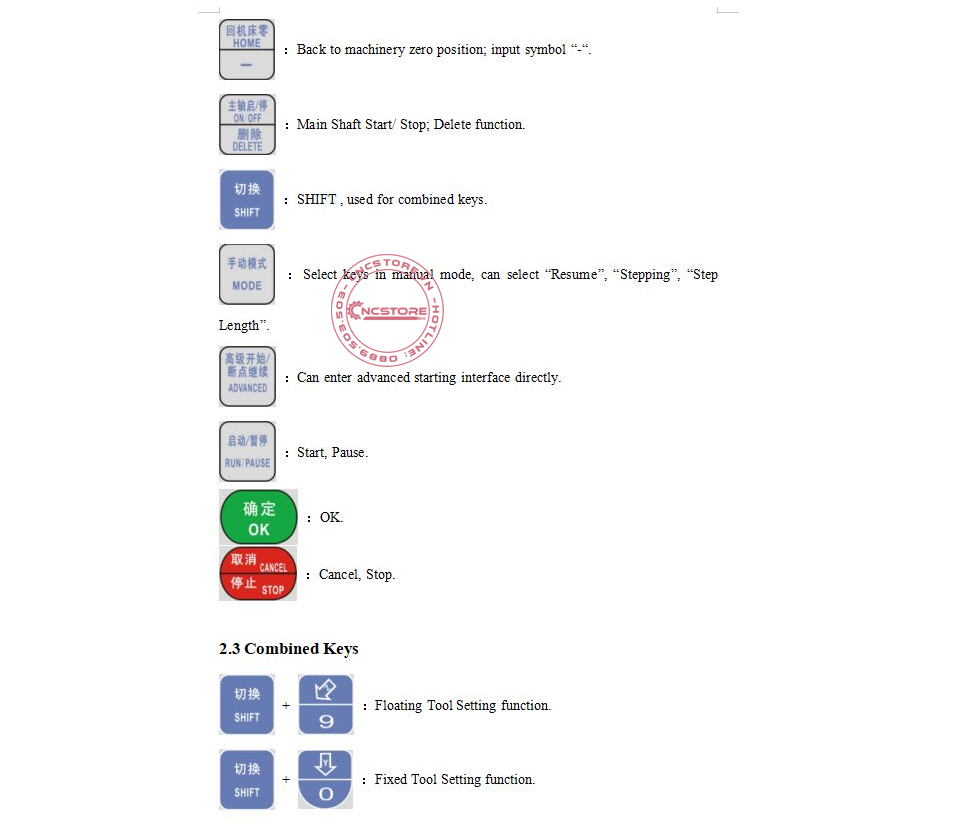

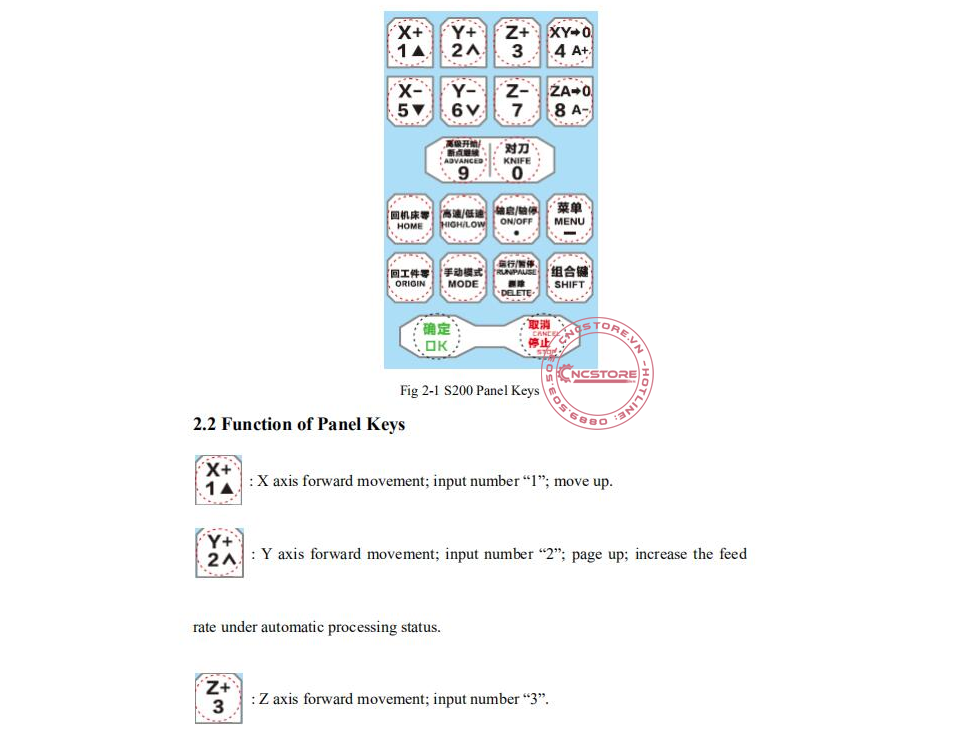

Các phím điều khiển trên bộ S100
Nếu quý khách hàng có nhu cầu tìm hiểu thêm về bộ điều khiển Shanlong S100, hoặc cần tư vấn về các ứng dụng của bộ điều khiển, vui lòng liên hệ trực tiếp với chúng tôi qua số điện thoại 0889.503.503
