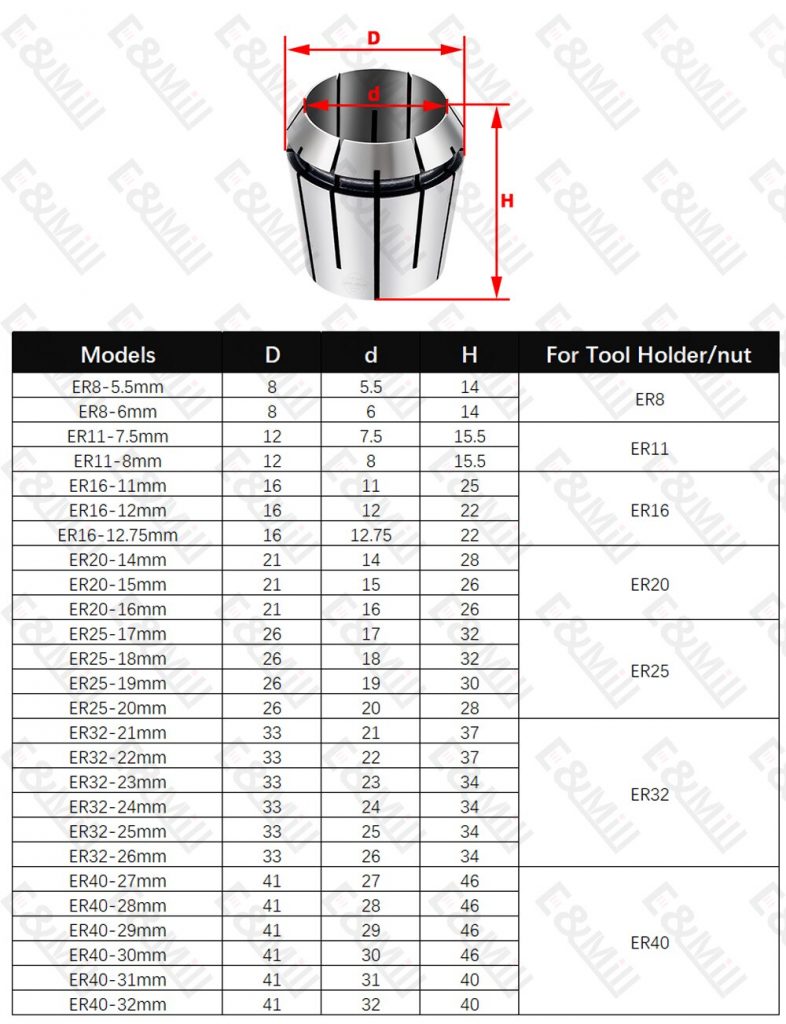

Collet kẹp dao ER11 được dùng cho spindle 800w, 1.5kw
Collet kẹp dao ER16 dùng cho spindle 1.5kw
Collet kẹp dao ER20 dùng cho spindle 2.2kw, 3.2kw, 4.5kw
Collet kẹp dao ER25 dùng cho spindle 5.5kw , 7.5kw
Hướng dẫn lắp collet kẹp dao:
1. Đặt collet vào nắp và nhẹ nhàng xoay và ép cho đến khi phần lệch tâm của nắp được lõm vào rãnh tròn, và đẩy vòng tròn đều theo hướng mũi tên để vừa với nắp.
2. Gắn áo collet vào spindle và làm sạch dao sau đó lắp nó vào lỗ collet. Sử dụng cờ lê để ép đồng đều nắp cho đến khi dao được kẹp chắc chắn.
3. Khi thay dao, sử dụng chìa khoá để nới lỏng nắp để đưa ra collet và dao cắt, tháo dao cắt và đẩy lò xo theo hướng mũi tên để tháo ra ra, và sau đó thay thế collet với khẩu độ khác theo yêu cầu.
